冷凝水回收方式依賴于冷凝水收集區域和回收區域的壓力差，當工況為正壓差時，依靠疏水閥前端壓力的驅動就可以很容易把冷凝水直接回收到集水罐，無需其他特殊設備；當工況為負壓差時，則需要使用動力泵來輸送冷凝水。因此，選用什么方式回收冷凝水，首先得準確計算疏水閥后的背壓。

1、 疏水閥后的背壓

冷凝水管每爬升1米產生0.1bar背壓，每水平方向流動10米產生0.1bar背壓，再加上管道的壓力損失，再加上終端集水槽內的壓力，若集水槽為開放式，則壓力=0，若集水槽為封閉式，則看實際壓力表的壓力。

若冷凝水是回收到閃蒸罐，則讀取閃蒸罐上壓力表的壓力即可。

還要注意一點，冷凝水管道若選型過小，則壓損較大，背壓就越高。

2、 疏水閥排水管道布局

A、從設備到疏水閥這一段，管內為冷凝水；疏水閥后排水管和公共回收管，則是汽水混合介質，即冷凝水+閃蒸汽。

因為設備內的壓力和疏水閥內的壓力相同，冷凝水不會閃蒸成蒸汽。冷凝水是在重力作用下沿管道流到疏水閥的，所以設備冷凝水出口到疏水閥之間，一定要有一定高度，產生重力壓差（靜水壓），即我們常說的水頭，這樣冷凝水才能從設備排出來。

B、大多數時候疏水閥后冷凝水管道都有提升，但是當設備壓力比較低，或者是設備壓力本來不低，但是設備前有氣動控制閥，當溫度達到設定溫度時，控制閥會關閉，這是設備內幾乎沒有壓力或壓力非常低，所以這些工況則盡量避免后面管道提升，且最好增加前端的設備與疏水閥的高度差。

C、疏水閥后冷凝水提升管道，要接到回收主管的上部而不是底部，若接在底部，可能會出現大量冷凝水回流，產生水錘破壞疏水閥。

3、疏水閥布管建議

A、 疏水閥前排水管盡量縮短，一般建議在1米以內，不要超過2米；否則容易產生“蒸汽綁”問題；

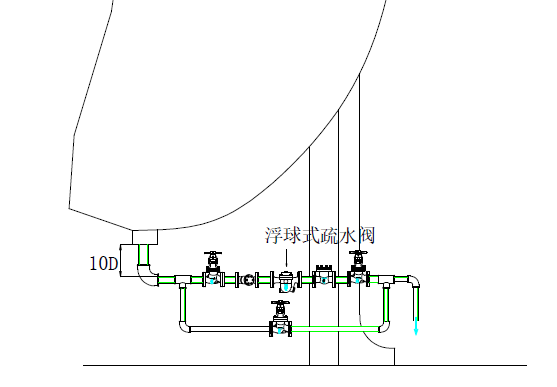

B、 用汽設備冷凝水出口與疏水閥之間的垂直高度一般為10倍管徑，10D。

      C、 裝疏水閥的那一段管道尾部不能往上翹，盡量水平或尾部稍微下壓一點點。因為尾部上翹會導致疏水閥泄漏。

4、用泵回收冷凝水

當冷凝水輸送距離較遠，背壓較高時，傳統的方法是先將水收集到一個儲水罐，再用電動離心泵增加壓力，將水打到鍋爐房去。但是電泵最大的問題是“汽蝕”和噪音。

離心泵在高速旋轉時，會在葉輪的中心區形成一個低壓區，把水吸入泵內，同時也有部分高溫冷凝水因為壓降產生部分閃蒸汽，附著在高速旋轉的葉輪上形成蒸汽氣泡，隨著葉輪旋轉，氣泡瞬間破裂，這就是我們常說的汽蝕空化，嚴重損傷葉片和其他內部件，造成泵故障。

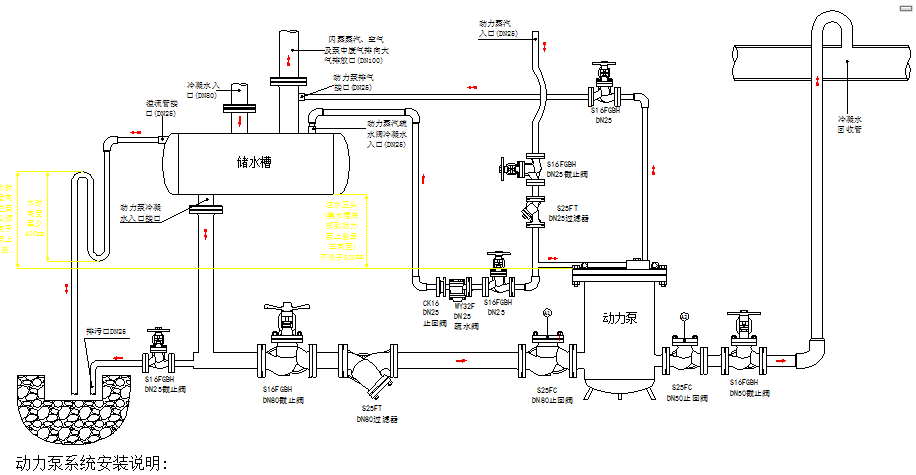

因此，建議選用機械式動力泵。

動力機械泵是引入外來動力源（蒸汽或空氣），不存在汽蝕問題，也無需用電，所以對一些有防

爆要求的廠區，或沒有電源的區域非常合適。

  5、冷凝水回收管道選型計算

      冷凝水回收管管徑，是根據相關壓力、冷凝水流量等參數計算出來的。一般設備廠商已經設計好了疏水閥前的管徑，疏水閥也選用與管道同口徑或稍小口徑的，這里舉例說明疏水閥后公共回收管口徑的計算。

     舉例：某臺或幾臺設備的蒸汽壓力都是6barg，冷凝水排量合計為5t/h，安裝了浮球式疏水閥，冷凝水背壓為0.5barg，要求計算冷凝水公共回收管應該選多大？

      解：首先，我們要知道，疏水閥后回收管內為與蒸汽同溫同壓的高溫飽和水，還有一部分閃蒸汽，是兩相流，是汽水混合介質，所以計算管道時，先要考慮冷凝水和閃蒸汽的質量流量比例和體積流量比例，再考慮流速的因素。

A、 確定水和汽的質量流量

      當高溫冷凝水突然從6barg降到0.5barg時，從《1.3 閃蒸汽》章節中查表得知，有10.33%的冷凝水會變成閃蒸汽，即閃蒸汽質量流量=5000*10.33%=516.5kg/h，剩下的液態冷凝水質量流量=5000-516.5=4483.5kg/h

B、 確定水和汽的體積流量

      查蒸汽表得知，0.5barg壓力時飽和水的比容=0.00105253 m³/kg，其倒數就是水的密度=950kg/m³，

      0.5barg壓力時蒸汽的密度為0.84717 kg/m³

      由此算出水的體積=4483.5/950=4.72 m³/h

      閃蒸汽的體積=516.5/0.84717=609.68 m³/h

      蒸汽的體積是水的體積的609.68/4.72=129倍，即蒸汽在管道內占的空間比水占得空間要大得多，在這個管道里，水的體積幾乎可以忽略掉，所以接下來計算管徑時，應該按照蒸汽管道來考慮，應該按蒸汽流速來計算。

C、 確定冷凝水管徑

      因為是濕蒸汽，流速只能按15-20m/s來考慮，這里以20m/s計算。

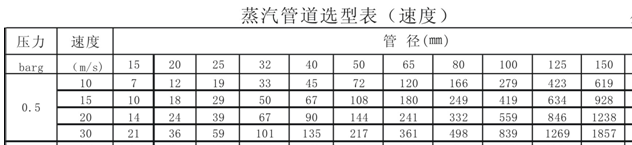

      查《8.2 蒸汽管道選型表》得知，0.5barg壓力，流速20m/s，閃蒸汽流量516.5kg/h時，應該選用DN100的管道。從下圖可看出，DN100的最大流量為559kg/h，所以選用DN100是合適的。
