為了避免出現蒸汽泄漏、堵水、水錘震動、升溫緩慢等各類問題，現在很多工程師都開始意識到，蒸汽疏水閥的售前選型至關重要！不會再像過去一樣，僅僅局限在只要滿足口徑和最大耐壓，就把疏水閥買回來了！而是選擇一個專業的、負責任的生產廠家，根據使用位置和設備一對一選型，同時進一步優化完善蒸汽系統設計，這樣才能降低風險，確保安裝后的使用效果。那疏水閥選型到底需要考慮哪些因素呢？

一、了解疏水閥的作用：選購的疏水閥必須具備以下3個功能！

1、排水：指順暢排放冷凝水；

2、阻汽：指阻止蒸汽泄漏，這是目前疏水閥最為最重要的功能，也是判斷疏水閥品質的重要指標，直接關系到工廠的能耗，是節能改造的重點范圍；

3、排空氣：指排除剛開機時的冷空氣和運行過程中的熱空氣及其他不凝氣體。

二、疏水閥選型的要素

A、基本要素：蒸汽壓力、背壓、冷凝水流量；

B、工況分析：設備類型、工藝要求。

下面我們來逐一舉例分析

1、根據蒸汽壓差和冷凝水流量來選型：

A、疏水閥選型舉例：

      假設用于板換疏水，已知蒸汽壓力為3barg，背壓0.5~1barg，最大壓差2.5barg，工作流量2t/h。因此，我們選擇疏水閥型號時，首先考慮這個型號在閥嘴壓差為2.5barg（即0.25MPa）時，排水能力必須大于2t/h。對照疏水閥排量表（紅色字體示例圖），選擇閥嘴壓差編號為“-5”,既大于實際壓差2.5barg，又不會偏差過多；再看向縱、橫坐標與-5曲線的交匯點，得知疏水閥的最大排量為3.1t/h，大于工況要求的2t/h，并且有足夠的余量，可應對剛開機水量比正常運行時要多的特點，因此選型FFT45F-5，DN40為最佳選型。

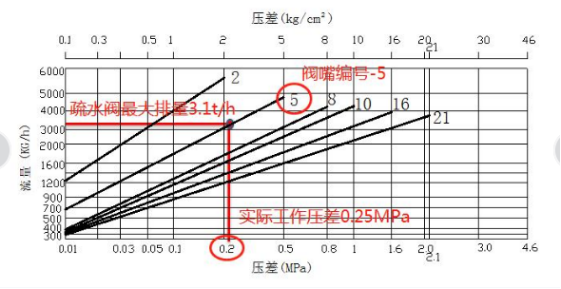

FFT45F(DN40~DN50)排量表

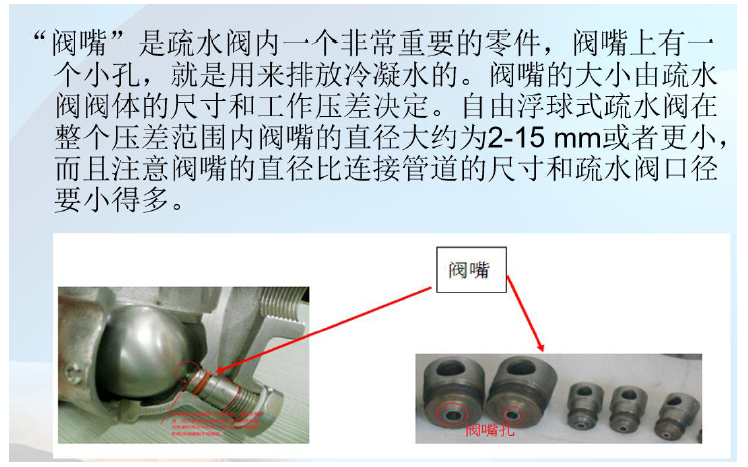

B、疏水閥閥嘴與排量表的理解：

      上面排量表中的數字“5”就是代表閥嘴的編號，這個“5”表示這個疏水閥能承受的最大壓差是5bar，也就是說，若實際工況的疏水閥前后壓差小于5bar，就選用“-5”閥嘴；若實際壓差為12bar，則需要選用“-16”閥嘴。維遠公司提供的標準閥嘴有：2、5、6、8、10、13、16、21、32；這個閥嘴編號的數字越大，排量越小。

2、根據設備類型和工藝要求，分析工況特點，慎重選擇疏水閥型號：

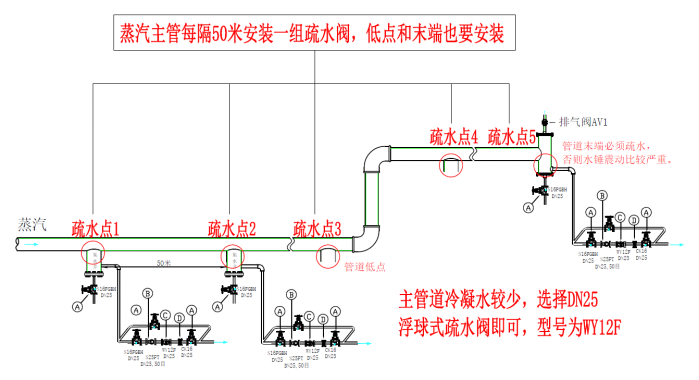

2.1蒸汽主管、分支管、分汽缸和管道末端：傳統設計主要是選用熱動力圓盤式疏水閥，因為以前蒸汽比較便宜，而熱動力疏水閥又比較小巧、水平或垂直安裝都行、價格低，這些優點足以抵消掉熱動力疏水閥會泄漏蒸汽、能耗大、壽命較短的缺陷；而現在蒸汽很貴，建議選用更節能的浮球式疏水閥，主管每隔50米安裝一組。

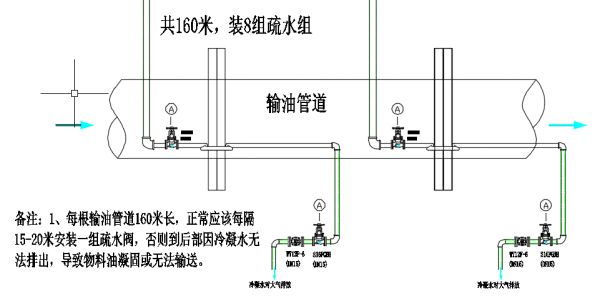

2.2伴熱管：因冷凝水量很少，管道內允許積水保溫，因此選用熱靜力疏水閥合適，每隔15-20米安裝一組；如果考慮到冷凝水長期積存會導致管道腐蝕，則浮球式疏水閥就是最優選擇。

2.3常規加熱設備：按照上面第一條的選型方法，根據壓差和流量，選擇能滿足排量要求的浮球式疏水閥即可，浮球式又分為杠桿浮球式和自由浮球式，浮球式結構設計中，最重要的兩點就是“連續排水”和“水密封”，有水即排，閥嘴始終被水淹沒在水中，因此蒸汽也無從泄漏，所以說浮球式是一款非常節能高效的疏水閥。

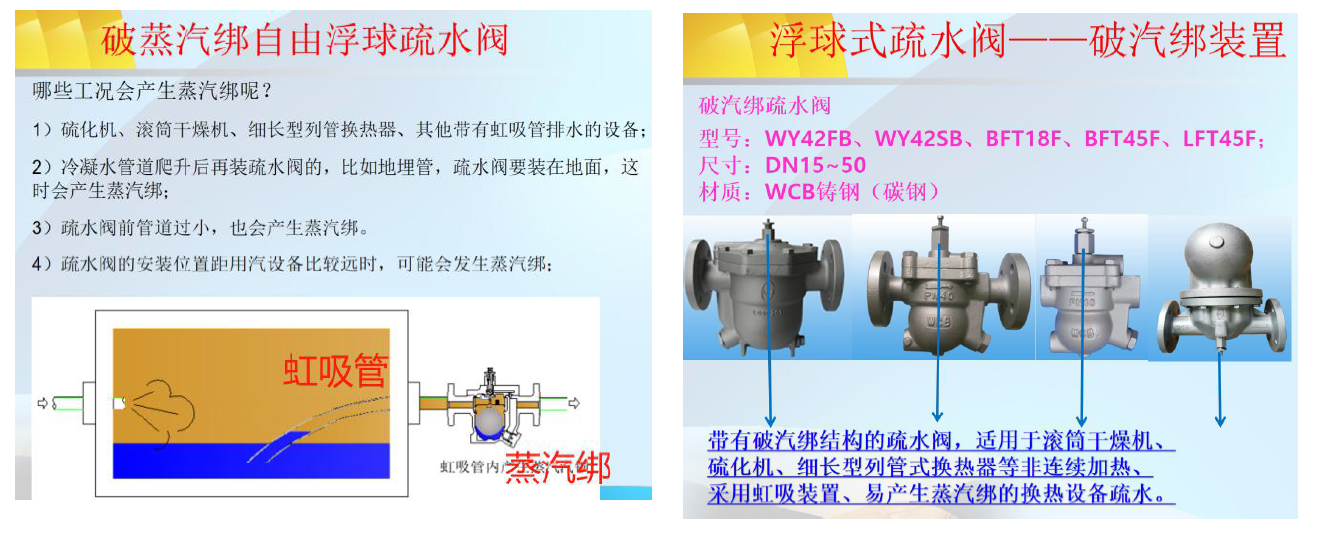

 2.4 會產生“蒸汽綁”的加熱設備或工況：如滾筒干燥機（造紙和印染行業）、硫化機（輪胎橡膠行業）等非連續加熱設備，是利用虹吸管排水的，就需要選用專用的“破蒸汽綁自由浮球疏水閥，型號：WY42SB、WY42FB、BFT18F和BFT45F”。

 2.5 要避免群組疏水的情況：群組疏水是指多臺設備或者一臺設備多個加熱工段共用一個疏水閥，也就是說把多臺設備的冷凝水先匯集到同一根管道后，安裝一個疏水閥進行疏水，如散熱器和烘干機；

      群組疏水會導致壓力不平衡，相互串壓，高壓的冷凝水會阻止低壓冷凝水排出，所以在設備內部會產生積水和水錘等問題，造成設備損傷，升溫不均勻，因此我們推薦獨立疏水，即對每個加熱段單獨安裝疏水閥進行排水，且每個疏水閥后加裝止回閥，防止串壓現象。

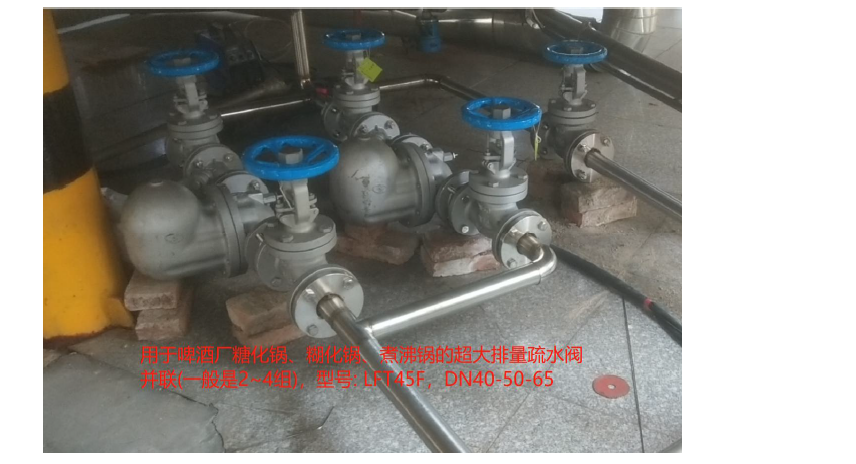

 2.6 大型設備要并聯疏水組：對于一些大型設備，如啤酒廠糖糊化鍋和煮沸鍋、番茄醬廠的大型濃縮機組，需要選用多組大排量的浮球式疏水閥并聯！另外，此類加熱系統中，排空氣和破除蒸汽綁都是非常必要的，否則空氣綁和蒸汽綁會造成排水不暢，升溫變慢，而且冷凝水積存會造成水錘振動和噪音。

三、怎么確定疏水閥的工作壓差和流量？

3.1疏水閥前入口壓力：一般來說疏水閥前最大入口壓力就是等于進入設備前的蒸汽壓力，但是很多設備前安裝了氣動控制閥，在調節控制溫度的過程中，蒸汽壓力會隨著控制閥開度而變化，因此疏水閥的排量也會隨著這個壓力變小而變小，選型時需要充分考量這個壓力的變化幅度。

3.2疏水閥后的背壓：疏水閥后的壓力稱作背壓，如果冷凝水直接對大氣排放，背壓為0,；如果回收到開放式的回收罐，則背壓=水平方向的背壓（每100米產生1bar背壓）+垂直方向的背壓（每爬高10米產生1bar背壓）；如果回收到一個密閉的回收罐（比如閃蒸罐），則背壓=閃蒸罐內壓力。

壓差=入口壓力-背壓

3.3冷凝水排量：對于加熱設備，冷凝水排量=蒸汽流量；對于蒸汽蒸汽主管，冷凝水排量≈飽和蒸汽流量的5%；如果是熱電廠集中供熱，冷凝水量相對較多；如果是蒸汽發生器產出的蒸汽，冷凝水量可能高達蒸汽流量的50%，請務必注意選擇排量更大的疏水閥！

總結：選擇疏水閥時，除了要能滿足壓力和流量等基本參數，還要考慮系統是否有水錘、震動和噪音、污垢和雜質、北方的防凍、系統真空、空氣綁等等相關問題，以便確定疏水閥的類型及選用什么樣的生產廠家。
