一、客戶現狀和工藝要求：

      對于一些特殊設備的工藝要求，有些物料需要使用直接蒸汽加熱，同時需要通過手動調節閥門開度來控制流量，而且往往開關也很頻繁，目前大部分客戶均采用普通手動截止閥做調節流量使用，因調節頻率較高，并且閥門經常在小開度下運行（閥門只是部分打開），導致這些工況的截止閥往往比較容易出現內漏、關閉不嚴、壽命很短的問題，有時甚至使用不到一個月即內漏。

二、常見的這種工況位置有：

1、糧油行業預處理、浸出車間的如下工況和精煉車間的脫臭塔前因?yàn)槭褂弥苯诱羝墓艿郎希枰謩?dòng)調節流量：

A、DT噴射蒸汽MCV-209；

B、汽提塔噴射蒸汽；

C、冷石蠟油抽出泵；

D、石蠟油解析噴射蒸汽；

E、DT旋轉閥直接蒸汽；

F、蒸煮罐直接蒸汽；

2、飼料行業的制粒機和膨化機調質器的直接蒸汽入口。

3、其他行業

三、原因分析：

蒸汽是一種高溫、高壓、高流速的特殊流體，特別容易在氣液兩相轉換時，容易產生閃蒸、空化、汽蝕的現象，而這種現象最大的危害是對內密封面造成嚴重的沖蝕。而上述設備的截止閥因工藝的要求，常常在小開度下頻繁調節，蒸汽用量時大時小，在流速變化較大的情況下，危害的程度成倍增加，從而對閥門內密封面也是成倍的破壞，進而導致閥瓣和閥座內密封面在很短時間內，就會產生內漏、關不緊的狀況。

四、解決方案：

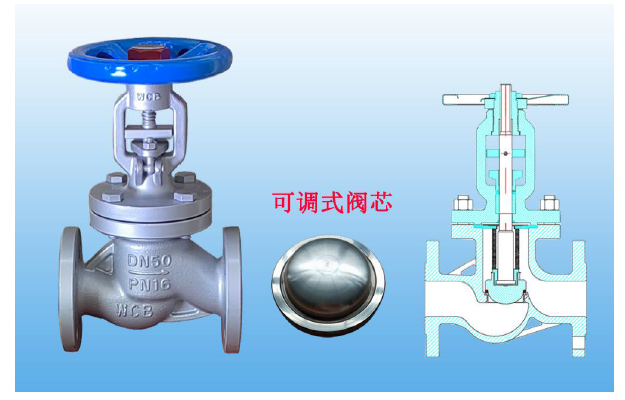

針對這些需調節蒸汽流量的工況，如受經濟性和工藝要求等限制，不能采用自動控制閥來解決時，可選用手動的可調式波紋管截止閥來解決，原因分析如下：

1、從外密封結構分析：波紋管密封，不銹鋼波紋管圍在閥桿四周，解決了普通填料密封截止閥因?yàn)槭盍夏p而泄漏的問題。


2、從閥瓣結構來分析：等百分比曲面弧型結構有兩個好處：

A、用在上述四種工藝上，在調節閥門的流量時（也就是調節閥門的開度），相對比普通平面密封的截止閥，調節的精度和可掌控性高很多。---操作容易、精度高。

B、完全切斷時閥門采用平面密封，確保長時間零泄漏，壽命更長。因?yàn)楫?dāng)高速蒸汽流經節流口時，蒸汽會沿著等百分比曲面的切線方向流動，而不是直接沖擊到完全切斷時的密封面。這種結構就巧妙地保護了密封面免受蒸汽“空化、沖蝕、汽蝕”所產生的危害及帶來的嚴重破壞。當閥門需要完全切斷介質時，因?yàn)槠矫婷芊饷嫱旰脽o損，因此可以保證更長久的零泄漏。不像普通平面密封的截止閥，整個密封面暴露在蒸汽的沖擊方向上，正面接受汽流的沖蝕，因此密封面很快就會被破壞，當閥門需要完全關閉時，就會產生嚴重的內漏、關不緊、壽命短等問題。---關閉嚴密，壽命長。

3、從閥座結構來分析：合理的閥瓣結構能減少60%汽流沖蝕的損壞外，閥座的工藝處理也需要非常的優秀。而一般國內截止閥，采用本體閥座，即直接在閥體內加工一個臺階，粗糙的密封面、碳鋼的本體材質，都很容易被沖蝕或腐蝕掉，也容易產生焊接缺陷或加工精度不高的現象，導致容易出現內漏、關不緊、壽命短的問題。而Way’s波紋管截止閥采用冷壓嵌入的獨立閥座，可以使閥座在數控車床上單獨加工，避免由閥體鑄造或堆焊產生的密封面含氣孔、沙眼、夾砂等嚴重影響密封性能的缺陷。

4、從選用材質和加工工藝來分析：閥瓣和閥座表面堆焊了耐沖蝕、高硬度、耐磨損的司太立（Stellite）硬質合金，并研磨成鏡面。閥瓣和閥座均可在數控機床上單獨的精密加工，以確保其平面度、同軸度、光潔度及與閥體的配合精度。
