疏水閥在蒸汽加熱系統中是最為重要的一環，其作用就是排水、阻汽、排空氣。也就是說，我們只有選擇一款合適優秀的疏水閥，才能保證自動快速順暢的排出冷凝水、快速排出冷空氣和不凝氣體、并阻止蒸汽泄漏；才能提高換熱效率、加快物料升溫速度、縮短啟機時間；才能達到最佳節能效果、節約成本！那我們本期就來分享各類疏水閥的結構特性和工作原理，重點介紹浮球式疏水閥。

目前疏水閥共分三大類，分別適用于不同的工況：

A、機械式疏水閥（包括：自由浮球式、杠桿浮球式、倒吊桶式等）

B、熱動力式疏水閥（包括：圓盤式、脈沖式、孔板式等）

C、熱靜力式疏水閥（包括：膜盒式、雙金屬片式、波紋管式等）

機械式疏水閥工作原理

是利用蒸汽和冷凝水的密度差來工作的，密度是物質的固有特性，因此，機械式疏水閥可以根據冷凝水的流動而精確運行，不受溫度變化等外部因素的影響；通過冷凝水液位變化，使浮球升降帶動閥瓣開啟或關閉閥嘴，達到阻汽排水的目的；過冷度小，不受工作壓力和溫度變化的影響，有水即排，加熱設備里不積水，能使設備達到最佳換熱效率；抗背壓能力高，是生產工藝加熱設備最理想的疏水閥，應用最為廣泛，排量大，節能。

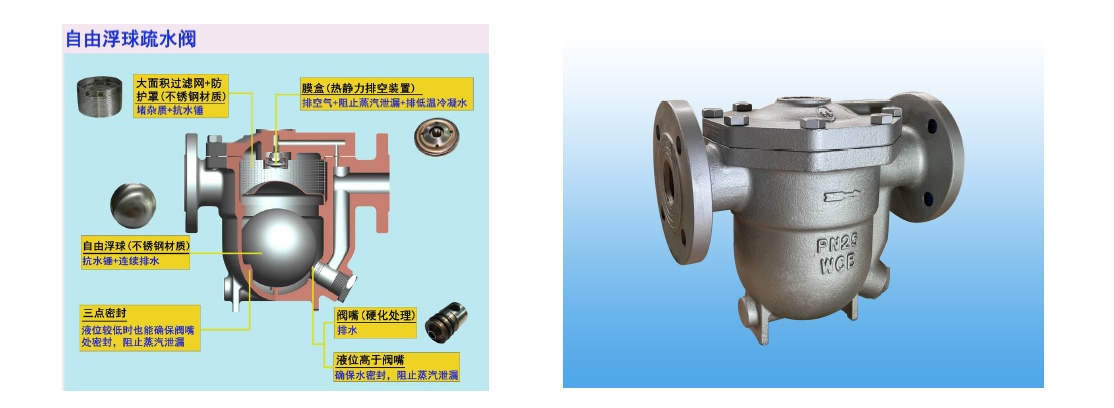

1、自由浮球疏水閥工作原理

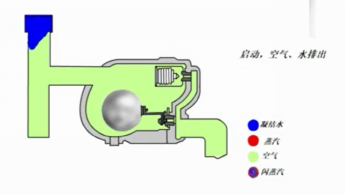

1）、啟機時，排出初始的空氣和冷凝水：當疏水閥是冷的時候，熱靜力元件（膜盒）①收縮，閥口②開放，連續排出初始的空氣。當冷凝水進入疏水閥，浮球浮起,冷凝水從閥嘴③排出，同時也有部分冷凝水會從閥口②排出。

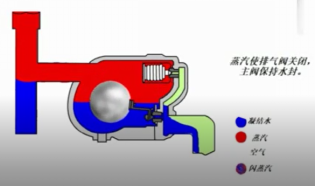

2）、當所有的初始空氣和冷水被排除后，熱冷凝水進入并加熱熱靜力元件膜盒①，膜盒受熱膨脹，使其在蒸汽到達疏水閥之前關閉閥口②，而流入的熱冷凝水仍通過閥嘴③被連續排出。

3）、當在工作中，一旦空氣或不凝氣體進入或冷凝水倒流入疏水閥，膜盒①將迅速感知其帶來的溫度下降而收縮，并打開閥口②排出空氣和冷凝水。當溫度恢復到蒸汽溫度時，膜盒將迅速膨脹，關閉閥嘴②。

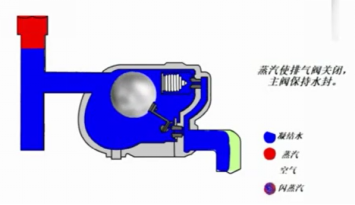

4）、當沒有冷凝水流入疏水閥時，浮球下降到三點定位范圍內，關閉閥嘴③。當有少許冷凝水時，就可以實現水密封，即閥嘴③始終處于冷凝水液位以下，蒸汽無法通過，達到防止蒸汽泄漏的效果。

2、杠桿浮球疏水閥工作原理

      1）、啟機時，排出熱靜力膜盒排放初始的空氣；

      2）、當冷凝水進入閥門時，杠桿浮球浮起，閥芯離開閥座，開啟閥門，排除冷凝水；

      3）、當所有的冷凝水被排出后，蒸汽進入疏水閥，感應到蒸汽溫度后，膜盒迅速膨脹，關閉排氣孔，阻止蒸汽泄漏；同時，浮球下降，閥門關閉；當有少許冷凝水時，可實現水密封，閥嘴總是低于液位，蒸汽無法通過，達到防止蒸汽泄漏的效果。

從結構原理上可以看出，浮球式疏水閥可以做到：?jiǎn)C(jī)快、升溫快、不積水、冷凝水可以回收，最絕大部分加熱設備最理想的疏水閥種類。

3、倒吊桶疏水閥內部結構及工作流程：

      倒吊桶式疏水閥，其中的倒吊桶連接著杠桿，倒吊桶頂部開了一個小的排氣孔。桶落下時，拉動閥芯離開閥座，冷凝水從倒吊桶底部流入，充滿整個閥體內部空間，從上部的出口流出；蒸汽或空氣進入時，進入到倒吊桶的底部，冷凝水圍繞著它的外部，蒸汽使它升起，關閉疏水閥出口。

此時倒吊桶頂部的小排氣孔，允許微量的蒸汽排放到疏水閥頂部，并從下游排出。由于孔小及孔上下兩側壓差小，所以排除空氣的速度比較慢。

當空氣和少量的蒸氣從排空口排除后，冷凝水開始充滿吊桶內部，吊桶下沉，再次打開閥門排放冷凝水。

雖然倒吊桶式疏水閥的核心作用力也是浮力，跟浮球式相同，但是他們的結構和工作原理則是完全不同的。當管道內的空氣和大量低溫凝結水進入疏水閥內時，倒吊桶靠自身重量下墜，排水口迅速打開排放；當蒸汽進入時，倒吊桶產生向上的浮力浮起，排水口關閉阻止蒸汽泄漏；當一部分蒸汽從排氣孔排出，另一部分蒸汽冷凝，倒吊桶失去浮力再次下沉；如此循環過程中，會有微量的蒸汽會泄漏，不利于節能！
