一、疏水閥的作用

疏水閥必須具備三大功能：排水、阻蒸汽、排空氣，因此在蒸汽系統中，疏水閥是非常重要的，能最大限度的利用熱能，是蒸汽和冷凝水系統之間最重要的鏈接部分。

1、排水：指順暢排放冷凝水。

2、阻汽：指阻止蒸汽泄漏這是目前疏水閥最為最重要的功能，也是判斷疏水閥品質的重要指標，直接關系到工廠的能耗，是節能改造的重點范圍。

3、排空氣：指排除剛開機時的冷空氣和運行過程中的熱空氣及其他不凝氣體。



二、疏水閥的故障類型及其對工廠的影響

參照疏水閥的作用，對應疏水閥可能出現的故障也分為三大類：

1、疏水閥堵水：不排水或排水很慢：

A、不排水：產品無法加熱，或加熱速度明顯大幅下降，被控參數波動厲害，導致產品的品質不合格，生產效率降低（產能下降）；

B、排水很慢，排不完：產品升溫緩慢，或無法保持恒溫，掉溫，導致產品品質下降或不合格。

2、疏水閥泄漏蒸汽：不會影響產品加熱，但是會損耗大量蒸汽，能源成本大增。

3、不排氣：疏水閥內形成“空氣綁”，冷凝水無法來到疏水閥腔體內，也就無法排水了。





三、疏水閥故障的原因分析及解決辦法

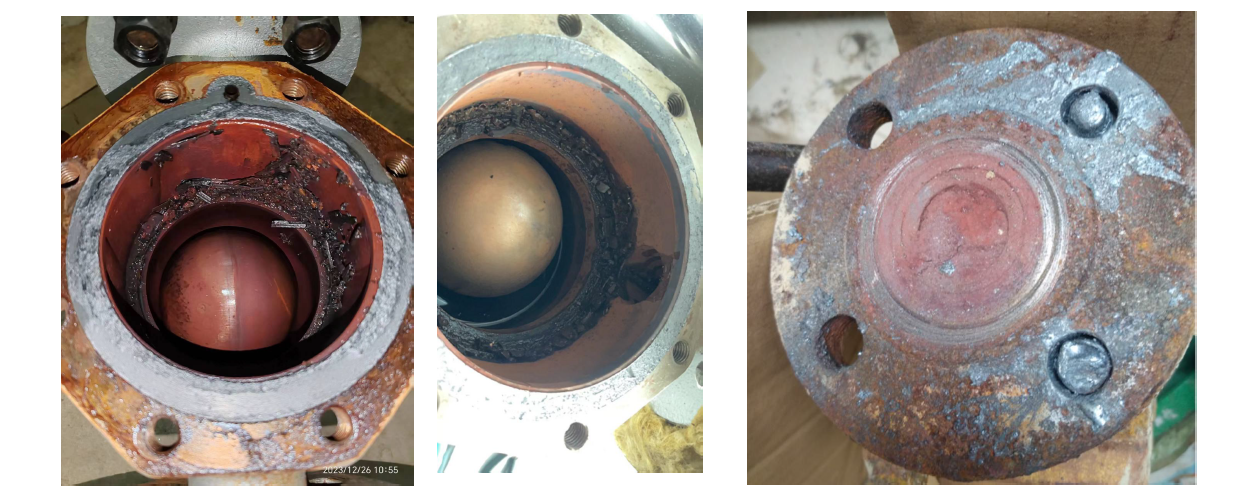

1、雜質卡堵：疏水閥內的排水孔很小，很容易出現雜質卡堵造成堵水的問題；

解決辦法：1）、選用有內置濾網的疏水閥；2）、在疏水閥前端安裝過濾器，濾網50目即可。



2、管道內冷凝水的沖蝕，氧化，腐蝕，水錘破壞：室外環境破壞；

2.1因為疏水閥長期處于高溫的汽水混合介質中，內部件容易受此侵蝕和損壞；

2.2有時被加熱的產品腐蝕加熱盤管，導致強酸堿腐蝕殼體，導致殼體穿孔；

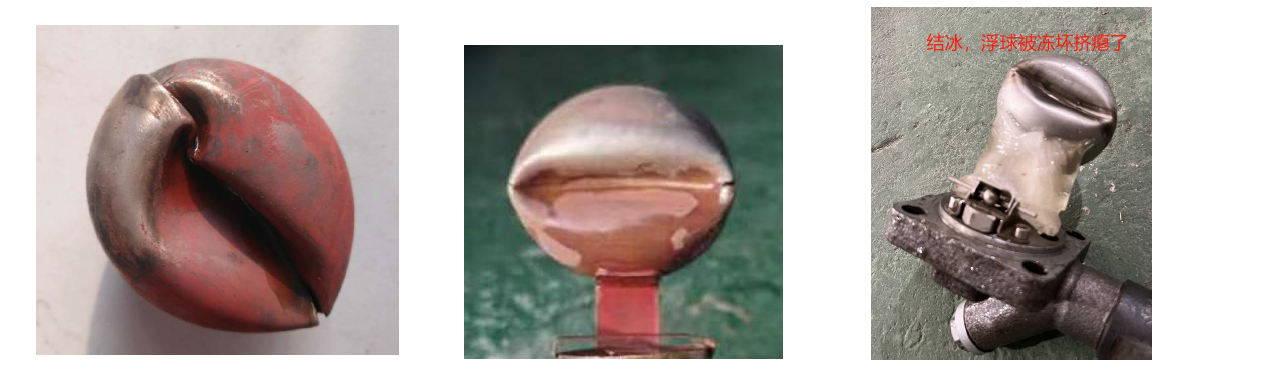

2.3冬天寒冷天氣，停機時沒有做好防凍措施，冰凍，導致閥體變形，浮球被擠癟等問題。

解決辦法：

1）、要勤于觀察管理，及時發現并采取相應措施，確保不要積水；

2）、定期檢查或更換疏水閥，如果有防腐必要，建議采用全不銹鋼材質的疏水閥。





Tips1：關于疏水閥的防凍

一般來說，對于北方寒冷區域客戶，當設備停機后，需要及時將管道、閥門、設備內的冷凝水及時排放干凈，避免把閥門管道凍裂。但是有時因為疏水點很多，在外圍一些偏僻的地方，可能不能及時排水處理，針對這些工況，為了方便起見，建議選用專業的防凍型疏水閥，及在常規的疏水閥基礎上，增加一個自動排水裝置—防凍閥。當然，疏水閥多了一個裝置，也就意味著增加了一個泄漏點，因此從節能的角度考慮，還是盡量選用常規的型號。--上圖為防凍型自由浮球疏水閥。

3、疏水閥的選型

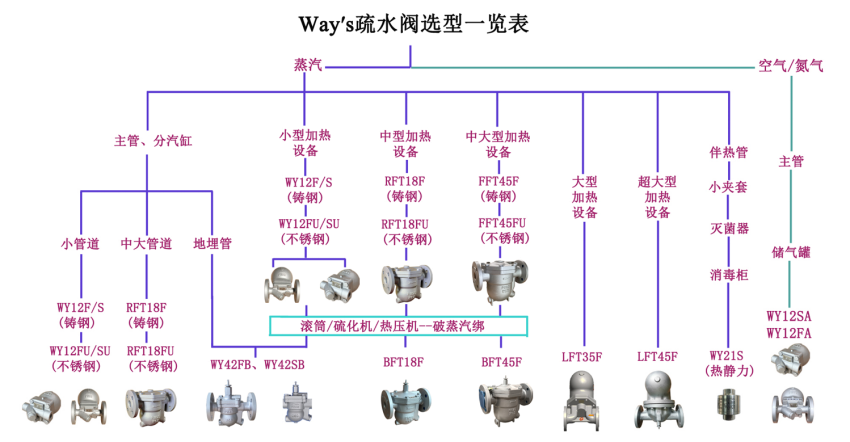

要分析工藝流程、加熱設備結構及工作原理，要根據實際的蒸汽工作壓力、背壓和冷凝水流量來選擇合適類型和正確型號的疏水閥。



4、疏水閥安裝造成的故障

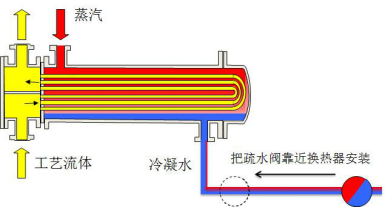

4.1疏水閥一般要安裝在換熱設備的最低點，并盡可能的接近換熱設備，要求是1米以內的距離，如果距離太長，容易產生“蒸汽綁”問題。

如果安裝條件不允許，只能安裝在較高位置的情況下，也就是說疏水閥必須裝在高位，那應該做到以下兩點，避免泄漏蒸汽或產生“蒸汽綁”導致排水不順暢：

A、要設置一個反水彎，使底部形成水封；

B、將反水彎的爬管處口徑縮小一級。

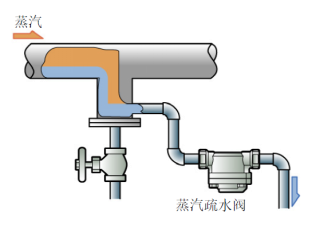

4.2主管道疏水應先設置集水井，便于聚集冷凝水，否則，冷凝水會被高速流動的蒸汽吹向下游。

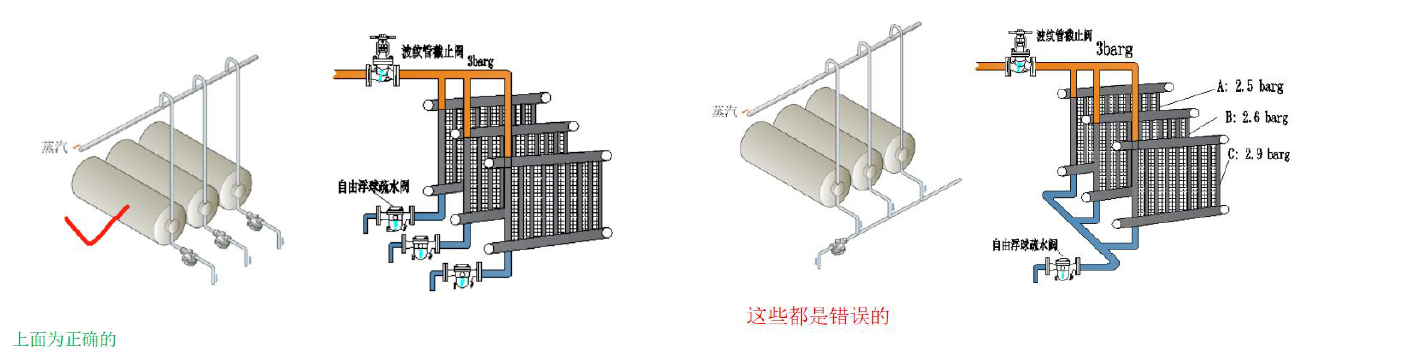

4.3每臺加熱設備都應單獨疏水，需避免群組疏水；



五、疏水閥的保溫

請注意，并不是所有疏水閥都需要保溫！！！

機械式疏水閥：包括自由浮球式、杠桿浮球式和倒吊桶式，可以采用保溫措施。

熱靜力疏水閥：其工作原理是依靠溫差來動作的，不能采取保溫措施，否則無法正常工作。

熱動力式疏水閥：一般不需要保溫，如果裝在室外，可以加一層防雨的保護，但并不是為了保溫。

六、疏水閥后冷凝水管可否提升？

只要疏水閥前端的壓力足夠，就是可以的！！！

我們知道，1Barg的壓力，可以使冷凝水在垂直方向提升10米，如果是水平方向則可以輸送100米。我們計算疏水閥后的背壓，就是把垂直方向產生的水頭和水平方向產生的壓力加起來。

七、疏水閥后冷凝水管可否插到回收水箱里面？

冷凝水回收管道不能插到水箱液位下面，應該高于溢流口！！！

因為設備停機時，設備內會產生真空負壓，如果回收管插到液位下面，罐內冷凝水勢必會回流到疏水閥，甚至設備內，這將會產生嚴重的水錘破壞，損壞管道、閥門和設備。當然有些客戶會說，插到液位下面也是有好處的，就不會有空氣被吸到回收管道內，畢竟空氣進去了也是有一定危害的，這一點確實是對的，不過兩害相權取其輕。

八、疏水閥后到底要不要裝止回閥？

只要是冷凝水有回收，則疏水閥后面就一定要裝止回閥，可以防止冷凝水回流，避免一系列的破壞作用！！！如果直接對大氣排放，則不用裝。

九、疏水閥后回收管選多大？都可以串在一起嗎？

A、疏水閥后回收管內是汽液共存的，包括冷凝水和閃蒸汽，冷凝水的體積很小，而蒸汽的體積，在大氣壓下是水體積的1673倍！相對而言，水的體積幾乎可以忽略不計！因此我們只需要依據閃蒸汽的流量來選擇相應回收管管徑即可，然后放大就20%足夠。

（備注：一個DN50的管道，最大可以通過水的流量是50t/h，如果只是一個1t/h冷凝水，占據管道空間很少，但是閃蒸汽體積很大，如果管道選小了，管內會憋壓，導致背壓增高，疏水閥排水能力迅速降低，甚至出現堵水）

B、高壓和低壓的冷凝水必須分開不同管道回收，這一點我們經常強調，這里不多解釋了。

十、空氣系統可以使用蒸汽疏水閥嗎？

堅決不行！！！空氣管道和空氣儲氣罐底部，必須選用空氣專用的浮球式空氣疏水閥，不能與蒸汽疏水閥混用！

十一、疏水閥的安裝及維護保養注意事項

1、在安裝疏水閥之前一定要用帶壓蒸汽吹掃管道，清除管道中的雜物。

2、安裝前檢查管道或設備內蒸汽壓力是否符合疏水閥要求，實際工作壓力是否小于閥嘴的額定壓差，蒸汽壓力過高會造成疏水閥不能排放冷凝水。

3、疏水閥前應安裝過濾器，或選用已內置過濾網的疏水閥，確保疏水閥不受管道雜物的堵塞，定期清理過濾器和內置濾網。

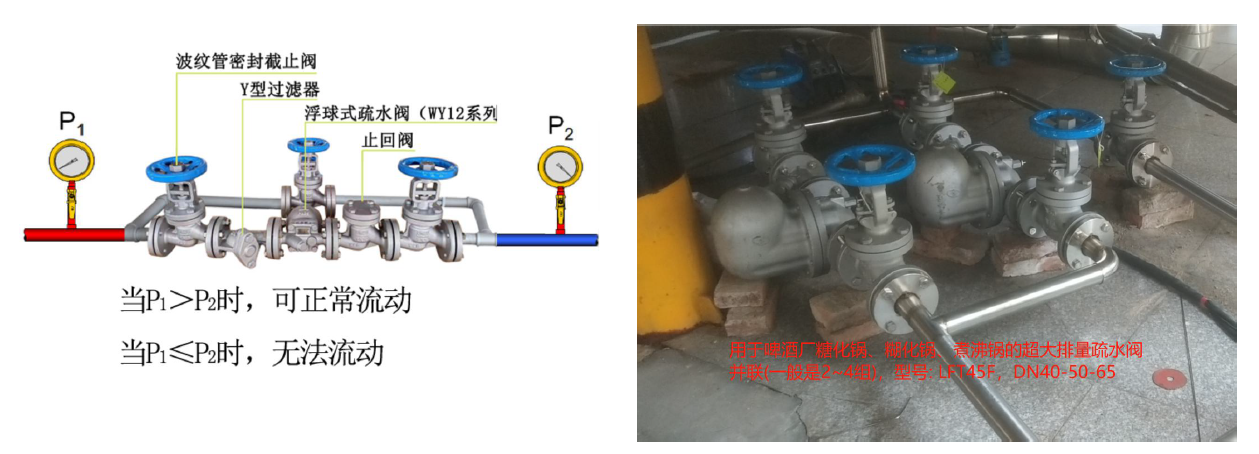

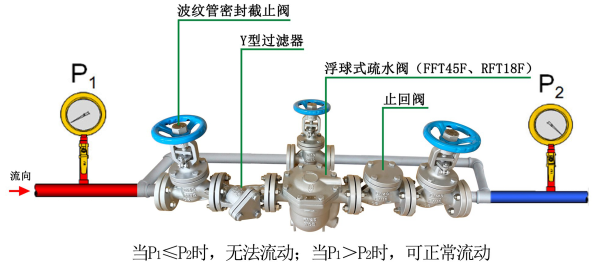

4、疏水閥前后和旁通要安裝閥門，方便疏水閥隨時檢修。

5、冷凝水流向要與疏水閥上的箭頭標志一致。

6、疏水閥應安裝在設備出口的最低處，及時排出冷凝水，避免管道產生蒸汽綁。

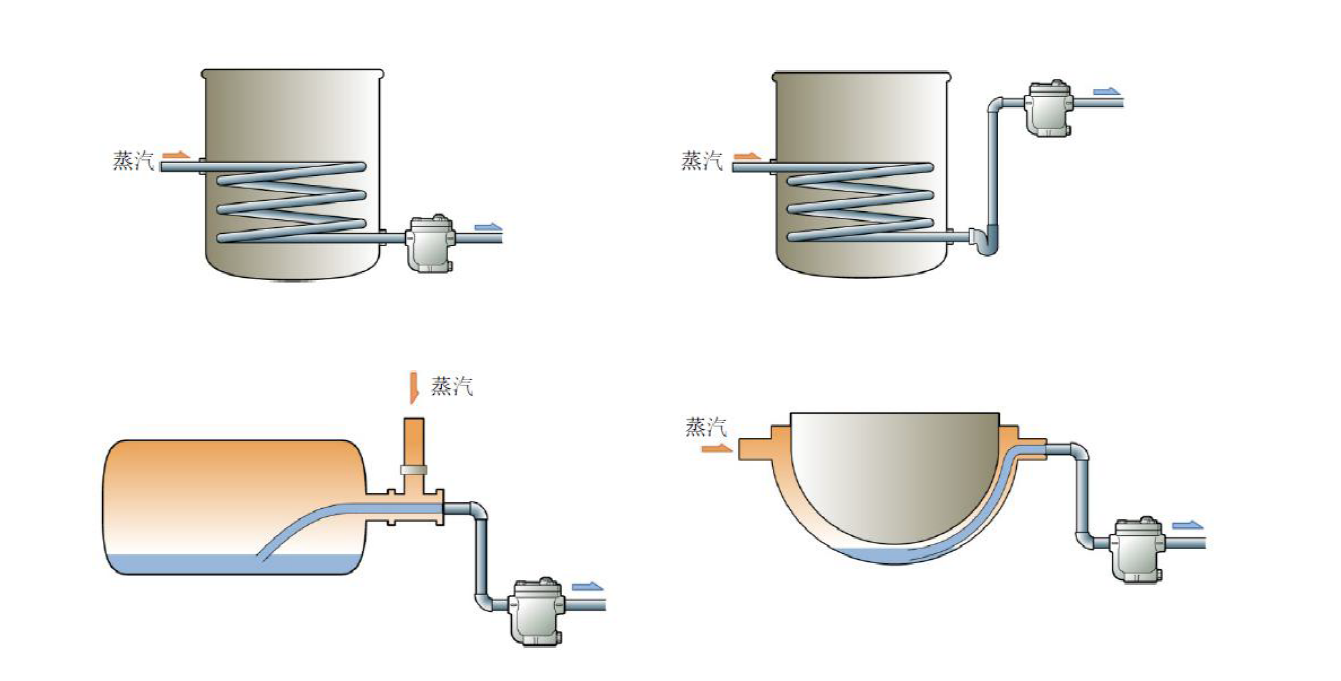

7、如果設備的最低處沒有位置安裝疏水閥，應在出水口最低位置加個反水彎(冷凝水提升接頭)，把冷凝水位提升后再裝疏水閥，以免產生蒸汽綁。

8、機械式疏水閥要水平安裝。

9、蒸汽疏水閥不能串聯安裝,但是可以并聯安裝（當流量不夠時，允許并聯）。

10、每臺設備應該各自安裝疏水閥單獨疏水，盡量避免群組疏水（即幾個設備共用一個疏水閥）。

11、熱靜力定溫排放型疏水閥前需要有一米以上不保溫的過冷管，其它形式疏水閥應盡量靠近設備。

12、滾筒式烘干(帶虹吸管型)設備和硫化機等選用疏水閥時，要選用帶破蒸汽綁裝置的疏水閥，避免設備產生蒸汽綁。

13、疏水閥后冷凝水若回收，疏水閥出水管應從回收總管的上面接入總管，減少背壓，防止回流。

14、疏水閥后冷凝水若回收，不同壓力等級的管線要分開回收。

15、疏水閥后要安裝止回閥，防止凝結水回流。

16、在蒸汽管道上裝疏水閥，主管道要設一個冷凝水集水井，然后再用小管引至疏水閥。

17、機械型疏水閥長期不用，要卸下排污螺絲把里面的水放掉，以防冰凍。

18、發現疏水閥泄漏或堵水，要及時打開疏水閥閥蓋，排污和清理過濾網，檢查里面的零件，如：

19、應根據實際使用情況勤檢查，遇有故障盡快排查修理；每年至少要檢測一次，通過紅外測溫等方式， 檢查疏水閥是否泄漏或堵水；建議5年更換一次疏水閥。
