您的用汽設備曾經在系統正常運行過程中出現原因不明的溫度下降嗎？問題可能源自“蒸汽綁”（由蒸汽引起）或“空氣綁”（由空氣或其他不凝性氣體），解決兩種問題的方法盡管有所不同，但它們的成因卻類似：當蒸汽或空氣等不凝性氣體進入到疏水閥時，蒸汽會使疏水閥關閉而無法排出冷凝水，空氣則必須通過疏水閥的熱靜力裝置排放，或者安裝排氣閥來排放，否則無法排出冷凝水。

一、空氣綁的概念及解決方法

1.1、什么是空氣綁？

"空氣綁" 是蒸汽，空氣或氣體系統中常常出現的問題，由于不凝性氣體滯留在疏水閥中，使疏水閥始終處于關閉狀態，冷凝水無法正常排出的現象就叫做空氣綁。

空氣綁和蒸汽綁的機械原理相似，但不同處在于蒸汽綁可以由于蒸汽熱輻射而冷凝消除，而空氣則不會冷凝，積水問題并不會由此解決。

疏水閥盡量避免安裝在管道垂直段的頂部，并且其入口端的管道應盡可能的短并有足夠的直徑，使產生空氣綁的可能最小化。

1.2、哪些情況會產生空氣綁？

1）、所有設備剛開機時；

2）、間斷性生產工況；

3）、疏水閥安裝在管道垂直段頂部

1.3、解決方案

對于蒸汽疏水閥而言，只要安裝帶有自動排空氣裝置的疏水閥就可以排放類似于空氣的不凝性氣體。

當系統剛啟動時，管道通常都是常溫的，大多數排空氣裝置都會利用蒸汽和空氣的不同溫度來控制閥門的開關：排空裝置在溫度較低時保持打開，使空氣排出系統。當溫度上升，蒸汽進入時閥門關閉，防止泄漏。一般會采用X元件或雙金屬環型的疏水閥自動排出系統中的不凝性氣體，保證順暢的排放冷凝水。

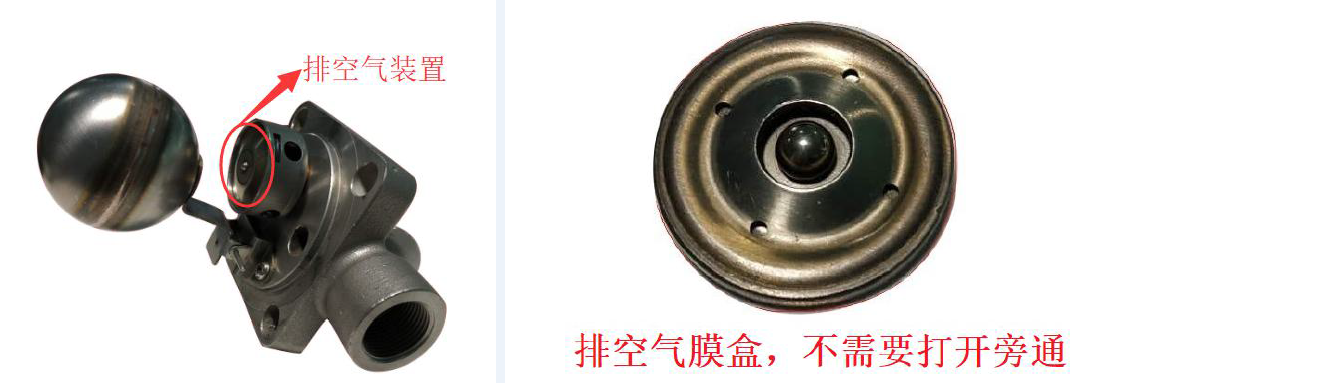

自動排空氣裝置

疏水閥選購時一定要選擇帶有排空裝置的疏水閥，尤其對于間斷性生產工況！！Way′s品牌所有浮球式疏水閥均帶有熱靜力排空裝置（膜盒），自動排放初始空氣及工作過程中的不凝氣體，確保系統快速啟動，同時提高了加熱效率。

二、蒸汽綁概念及解決方法

2.1、蒸汽綁是什么？

“蒸汽綁”是蒸汽和冷凝水混合進入了疏水閥內，蒸汽無法通過疏水閥排出，聚集在疏水閥內和前段管道，導致冷凝水積存在設備內，進而導致蒸汽無法進到設備內加熱，導致設備溫度下降。

2.2、哪些情況會產生蒸汽綁？

蒸汽綁并不是疏水閥本身引起的，而是設備的結構特性，或疏水閥前后管道布局不合理，而導致了蒸汽綁的產生。如下工況會產生“蒸汽綁”：

1）、硫化機、滾筒干燥機、細長型列管換熱器、其他帶有虹吸管排水的設備；

（如糧油行業浸出車間的正己烷加熱器屬于細長列管加熱器，造紙行業的楊克烘缸，印染行業的小型多滾筒）

2）、疏水閥安裝在垂直管頂部，會產生蒸汽綁；

3）、疏水閥前管道過小，也會產生蒸汽綁。

4）、疏水閥的安裝位置距用汽設備比較遠時，可能會發生蒸汽綁；

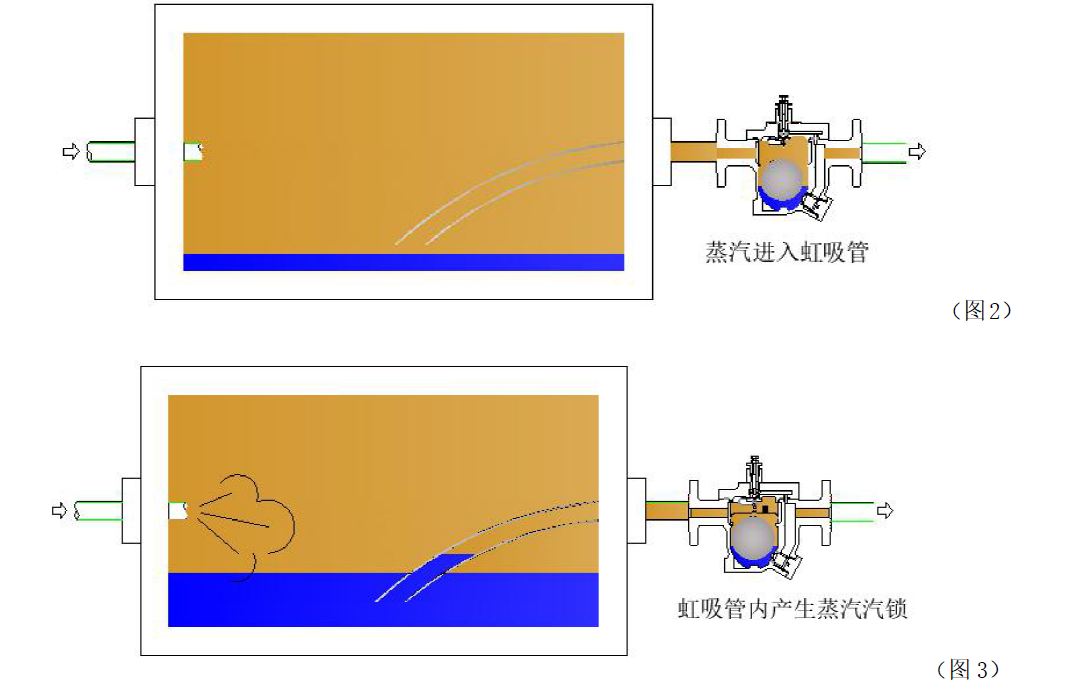

A、蒸汽綁產生過程：（以滾筒為例）

 上面的（圖1)說明，通過虹吸管，因?yàn)橛姓羝麎毫Γ阋园牙淠嵘潦杷y并排出。（圖2）說明，當滾筒底部冷凝水的液面低于虹吸管的末端時，蒸汽就會進入虹吸管和疏水閥（比如浮球式疏水閥），使疏水閥關閉。（圖3)說明，由于蒸汽綁，冷凝水無法排出，滾筒逐漸積水，烘干效率逐步降低，同時驅動滾筒旋轉的動力也增大。當滾筒積水滿至滾筒中軸以上時，就會嚴重的損壞設備。

比如造紙行業楊克烘缸，這種虹吸裝置導致“蒸汽綁”的產生，這直接導致造紙業的蒸汽損耗非常大，很多工廠的熱效率甚至僅僅為60%以下。

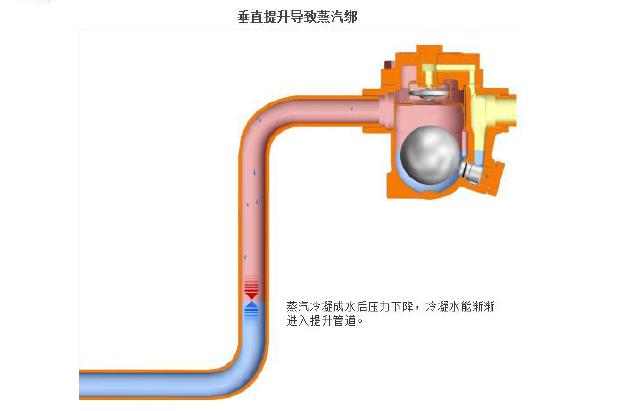

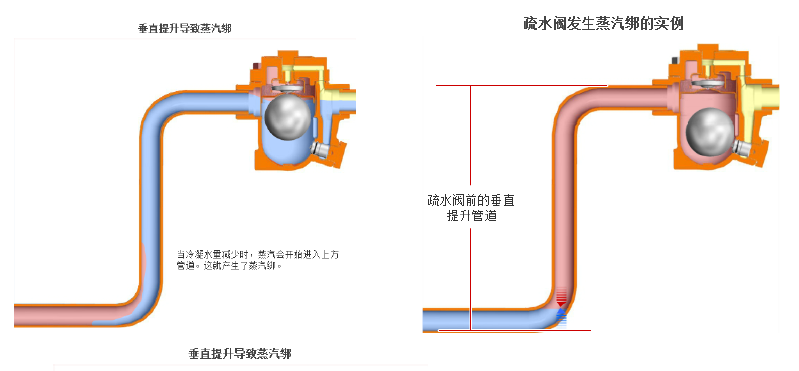

B、蒸汽綁產生過程：（以疏水閥安裝在垂直管頂部為例）

上圖說明：如果疏水閥前有提升管，因?yàn)檫@里冷凝水和蒸汽壓力相同，但蒸汽的密度要小于水，所以蒸汽可能就會升入高點并進入疏水閥，使閥門關閉。等堵在疏水閥和管道內的蒸汽漸漸冷凝后，疏水閥才會漸漸的打開并排出冷凝水，但是在這么高溫的情況下，蒸汽冷凝的速度很慢，所以積水會越來越多，如果不解決，這個現象會周而復始的出現。

2.3、解決方案

1）、如果是由設備結構引起的蒸汽綁（虹吸管），需要選用專業的自帶破蒸汽綁裝置的疏水閥，即在疏水閥上增加一個破除蒸汽綁的小針閥，及時把混進來的蒸汽排走，確保設備能連續加熱。

這些工況若用常規的疏水閥，雖然最終疏水閥也能打開，破除蒸汽綁，但排水和設備性能很不穩定，產品質量也很不穩定，生產效率也降低，能耗還增大了，所以從生產的角度考慮，這顯然是用戶不能接受的。

2）、如果是由于管道布置引起的蒸汽綁，則需要優化管道。

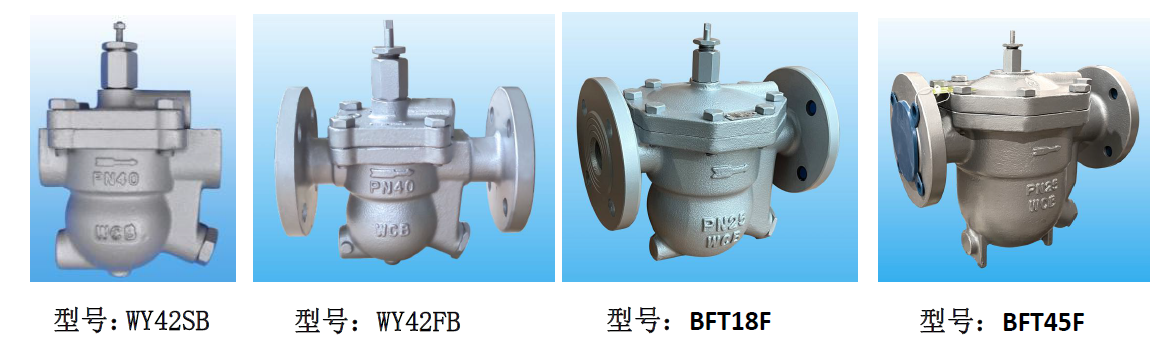

建議選用Way′s品牌自帶破蒸汽綁裝置的B系列自由浮球疏水閥，可有效破除蒸汽綁，確保冷凝水順暢排放。

型號：WY42FB/WY42SB（DN15~25）、BFT18F(DN25~40)、BFT45F (DN32~50）

其中破蒸汽綁針閥可以調整：順時針轉動調節六角螺栓，可增大和打開解汽綁機構的排氣，逆時針反之，為保證疏水閥正常工作，出廠時已經設定在解汽綁全開的位置，可依據貴司實際使用情況自行調節解汽綁開度到合適位置后鎖緊調節鎖緊螺母即可正常使用疏水閥。
