一、套標機是什么？

      套標機是飲料行業后段包裝技術含量較高的重要設備之一，不但套標位置精確度高，且收縮后更能突出各類瓶子的完善瓶型，適用于飲料、果汁、乳制品、純凈水、調味品、啤酒、制藥、精制油等行業。

套標機蒸汽收縮標的原理是利用標簽的熱縮性能，利用蒸汽加熱，將標簽完美的套在瓶身上，我們今天主要介紹套標機熱收縮爐的蒸汽系統。

二、熱收縮工藝和設備說明

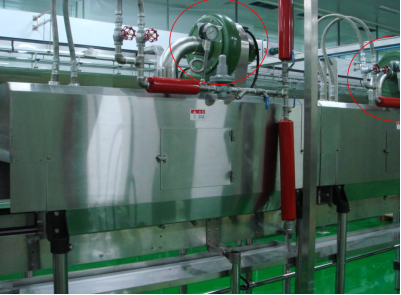

1、熱收縮爐：用于將收縮薄膜熱縮在容器（瓶子）上；容器被傳送進入通道, 通過加熱區域時（一般一個模塊包括有兩個加熱區域）, 收縮薄膜被緊緊地熱縮在容器上 。

2、為了能夠取得好的熱收縮質量，傳送速度( 產品通過率) 和區域內的熱縮溫度必須相互之間正確地調節。

2.1、熱縮溫度取決于:

A、蒸汽桿的高和低的位置調節；

B、運行蒸汽壓力；--使用減壓閥來調節。

C、熱縮區域內的蒸汽壓力和溫度；--使用可調式閥門來調節。

D、調節區域頂部蒸汽排氣口閥門；

2.2、熱縮區域內蒸汽壓力可以使用可調式波紋管截止閥來調節，這個壓力直接影響到區域內的溫度，即熱縮溫度。

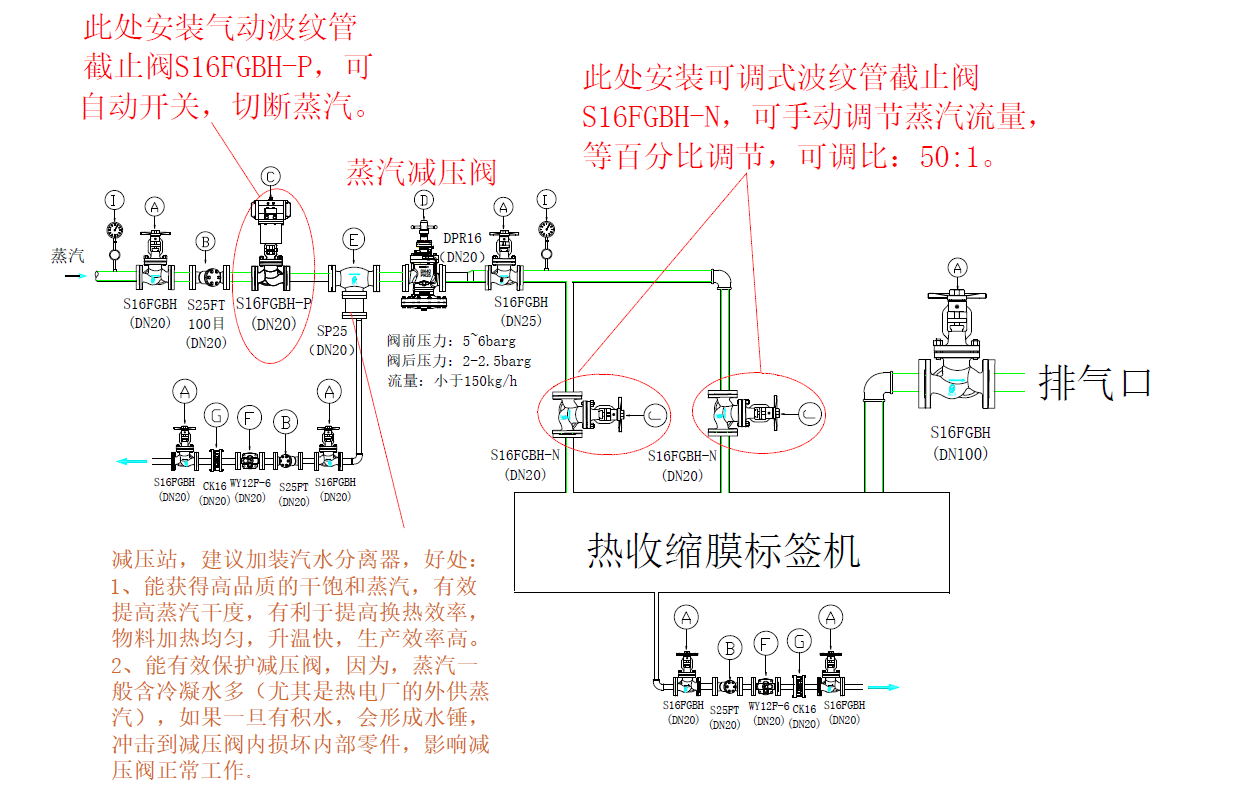

備注：以下熱收縮機蒸汽圖適用于：克朗斯、沛鑫、勁皇等各類品牌套標機瓶子套標后縮膜用。

三、套標機熱收縮爐前閥門怎么選？

首先，我們要知道，套標機的蒸汽消耗量很少，一般小于150kg/h，蒸汽管道都在DN20~32之間，最大不會超過DN50，以下閥門選型也是基于這個流量來考慮。

1、從上圖中可以看出，減壓閥前端為什么還要加裝一個氣動截止閥呢？

因為熱收縮加熱區域的門打開時，絕對不得再供給蒸汽， 否則將會導致嚴重的燙傷！而且浪費蒸汽！而每天因工藝和生產需要（故障時停機），要多次的打開門，也就是每天要很多次的手動開關閥門，要耗費大量的人力和時間，因此建議每個熱收縮機蒸汽管道上，在減壓閥前安裝way’s氣動波紋管截止閥，可以連接一個手動開關或繼電器，則可以實現自動定時開關，或者集中到某處統一管理，這樣每次都可以快速及時的啟閉閥門，節省人力、節約蒸汽！也可連接溫度或壓力等參數的感應信號，實現快速自動切斷蒸汽。

2、為什么熱收縮系統中的減壓閥如此重要？

前面提到了熱收縮區域內的溫度與縮標品質和生產效率直接相關，若溫度太低，導致瓶身帶水，噴嘴和濾網堵塞等問題；若溫度太高，導致燙標或漲瓶，甚至停機！每個區域的溫差過大，溫度波動，會造成標簽變形、起鄒、松標等問題，而飽和蒸汽壓力與溫度是一一對應的，因此，務必要保證運行的蒸汽壓力非常穩定，建議選用way’s先導式減壓閥，型號DPR16，將壓力設定到2~2.5barg（有些公司要求直接設定到0.8~1barg）。

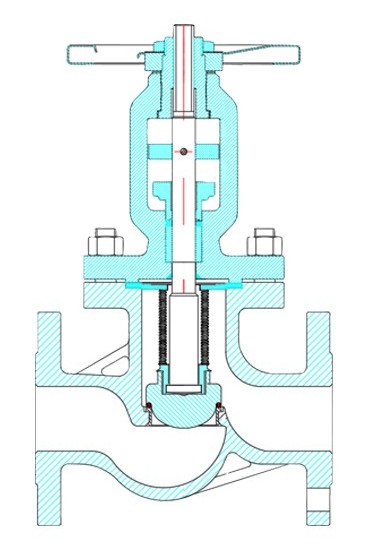

3、為什么減壓閥后進爐的蒸汽閥門需要可調式波紋管截止閥？

因為蒸汽收縮標的收縮比例與蒸汽的溫度、流量、加熱時間和標簽材質有關，一般加熱爐內分為兩個加熱區域，第一區為低溫收縮，流量要調小一點，以免收縮太快中間排氣不足；第二區為高溫收縮，流量要調大一點，以免溫度不夠造成標簽收不緊，所以必須要通過調節蒸汽閥門的開度和排氣系統閥門的開度來達到系統的平衡，要同時滿足加熱區域內的溫度和濕度。

很多用戶這里都是用常規的手動閥門調節，調節不準，壽命也很短，容易泄漏，建議選擇閥 瓣有節流功能的way’s可調式波紋管截止閥，可手動等百分比調節流量，容易操作，無泄漏，壽命長。

4、為什么要裝汽水分離器？

通過前面工藝，我們了解了熱收縮加熱區內的壓力、溫度和濕度都需要控制，達到工藝要求的平衡，才能確保縮標品質！因此，強烈建議在減壓站前安裝汽水分離器（也可以裝在減壓后），強制性把蒸汽中水分分離出來，得到高品質的干燥蒸汽，避免爐內出現水錘，避免標簽出現水泡和氣泡。

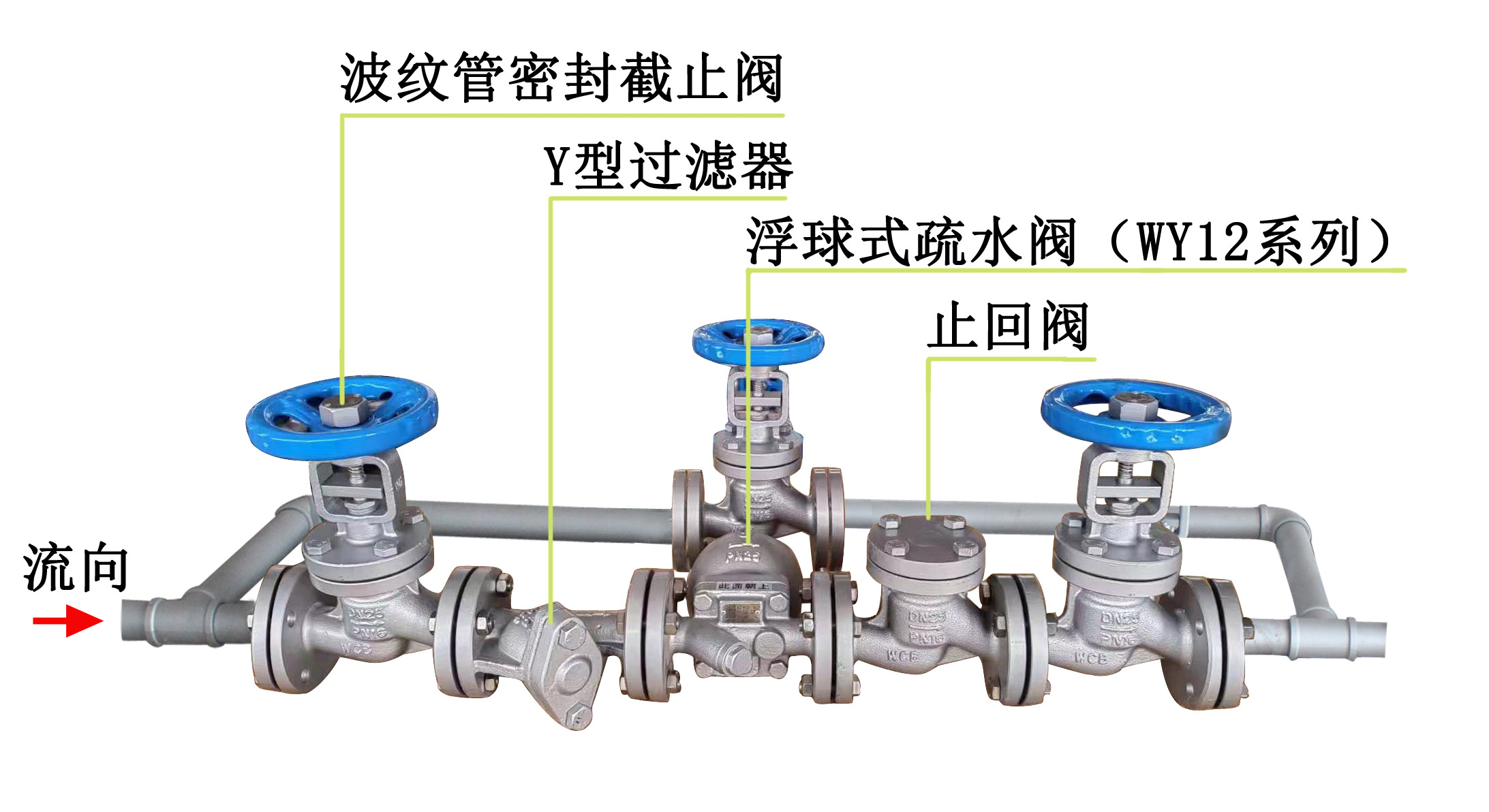

5、疏水閥的選擇

套標機熱所收縮爐進汽大多是DN20和DN25管道，每個爐底部冷凝水出口選用DN20浮球式疏水閥組最合適。
